建设工程解决规划

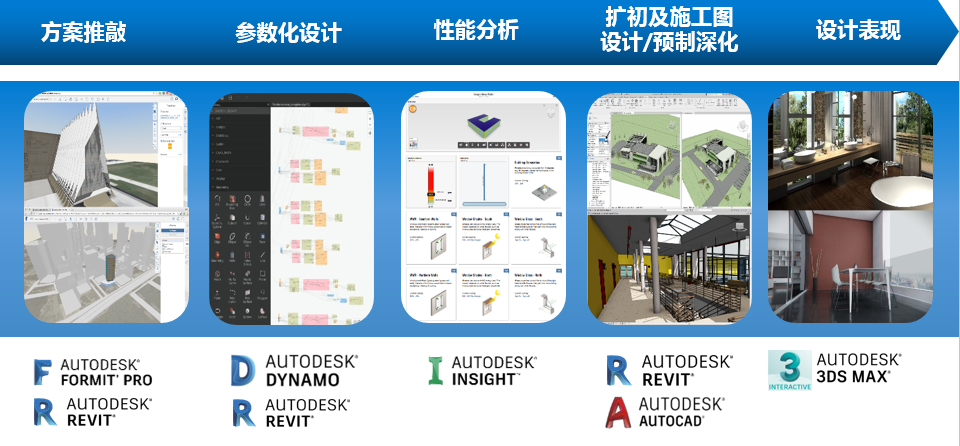

1、设计阶段BIM解决规划一览

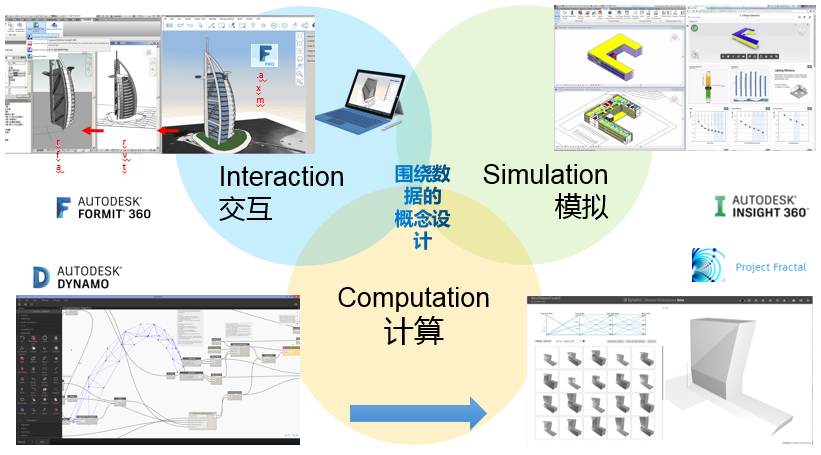

1.1规划斟酌

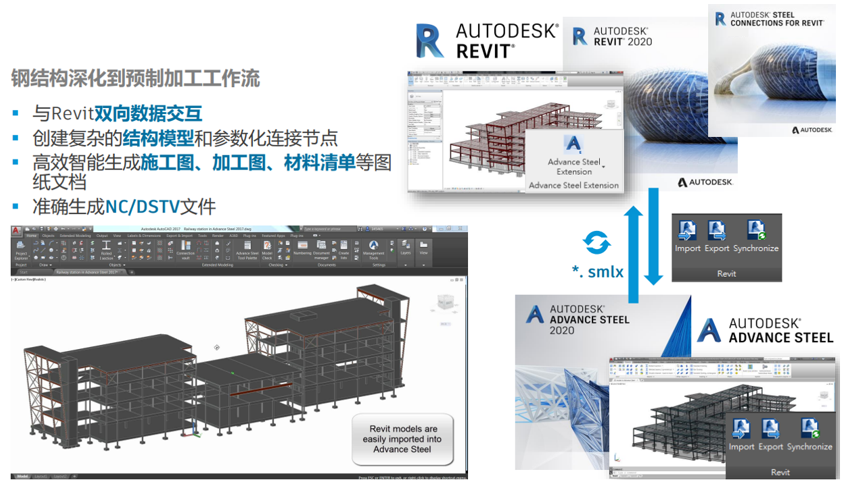

1.2 钢结构设计：Revit + Advance Steel

Advance Steel: 超强的钢结构建模能力

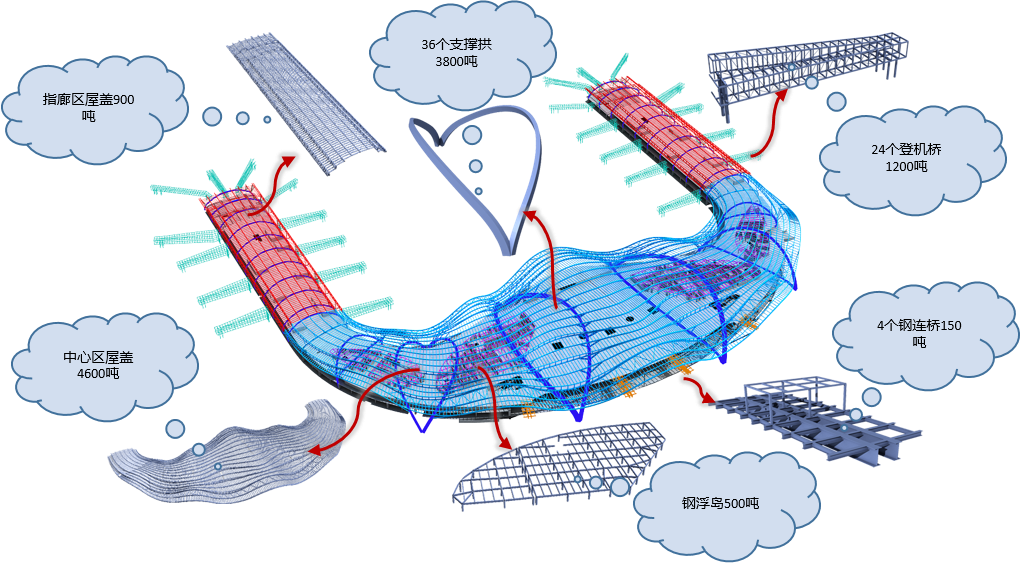

白银两江国际机场扩建工程—T2航站楼钢结构是由中心区屋盖钢结构、指廊区屋盖钢结构、支持拱钢结构、登机桥钢结构、钢连桥钢结构和钢浮岛钢结构六部门组成，总用钢量1.1万吨。

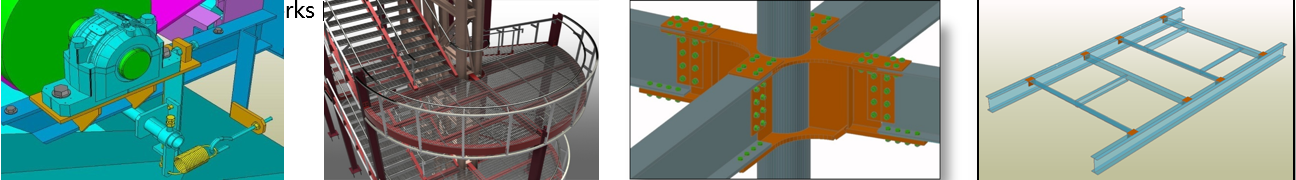

钢结构建模，从概想到数控加工

丰硕的结构构件库(型钢，屋面系统等)

齐全的参数节点库

节点设计引擎

丰硕的守护系统 (楼梯，扶手，爬梯等)

复杂的折板(如圆锥形的或旋转的)

焊接梁，变截面梁和曲梁

治理，从施工图到零件加工图

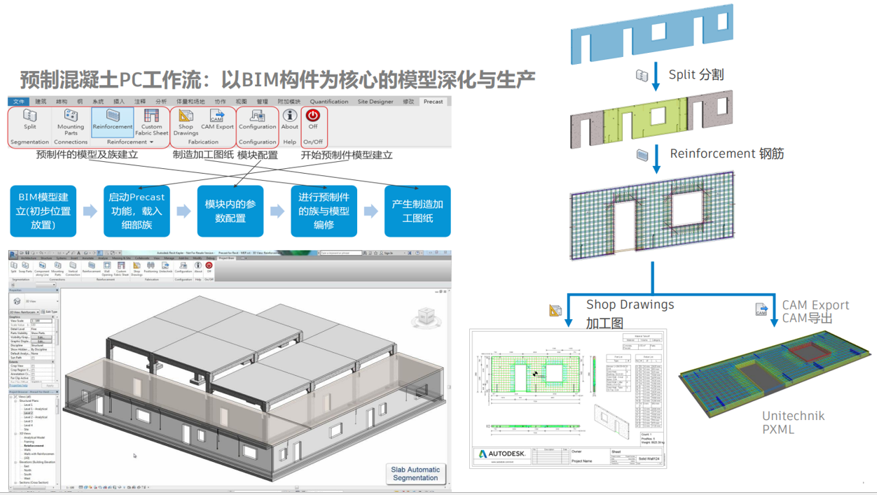

1.3 装配式混凝土构件设计：Precast Extension for Revit

1.4 从设计到预造：Revit+MEP Fabrication

1.5 基于Vault的项目文档数据治理与协同

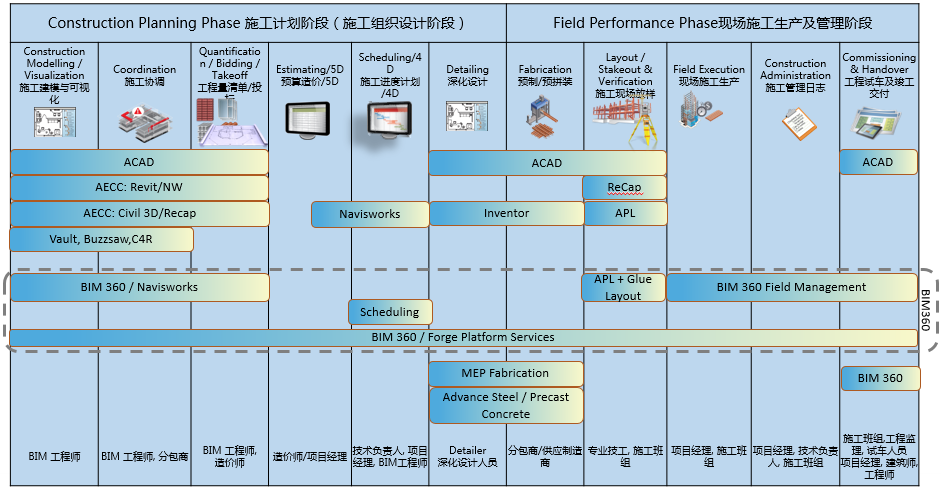

2、施工阶段BIM解决规划一览

2.1 BIM利用——现实捉拿工作流

激光扫描与无人机拍照混合数据流 - ReCap Pro

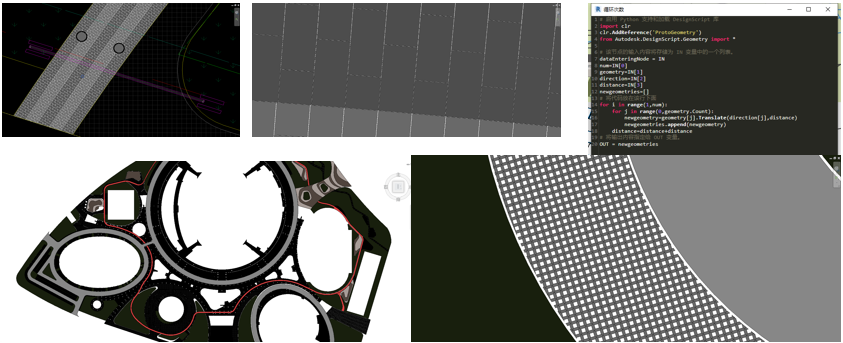

2.2 BIM利用——Dynamo辅助参数化建模排砖

兰州奥体中心铺装BIM项目

案例名称：兰州奥体中心铺装BIM项目

使用软件：revit/dynamo

项目概况：本项目为兰州奥体中心景观项目，总面积达到50万平方米，依照最大砖块600x600大幼推算，也要铺贴130万块地面铺砖，同时每块砖之间要留有3mm的缝，由于景观设计问题，图纸无法正确表白地面真实铺贴情况，只能通过BIM模型来展示真实铺贴设计，工作量巨大。

项目亮点：使用Dynamo软件进行开发，与Revit形成交互，自动依照肯定设计逻辑进行地面的铺装自动排版。

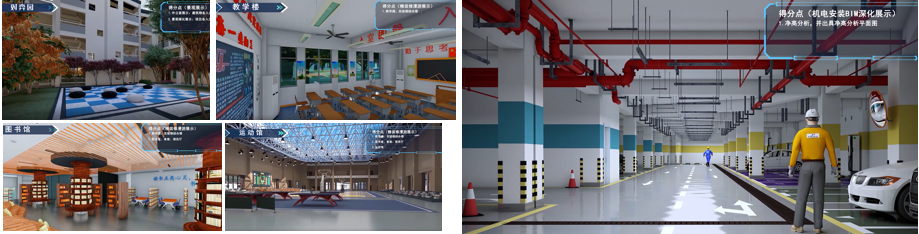

2.3 BIM利用——通例住宅幼区的BIM管线综合深入

BIM技术在工民建住宅幼区中的利用已经极度成熟，利用普遍为：各专业深入设计、管线综合排布、预留预埋、净高分析、及现场可视化利用等。

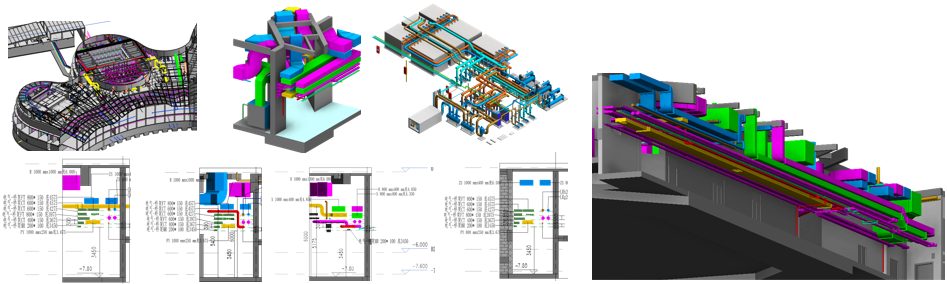

2.4 BIM利用——辅助现场机电装置

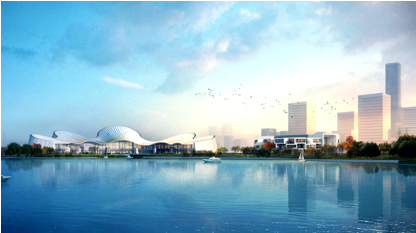

周口大剧院

使用软件：revit/lumion/Autodesk BIM360 Glue/navisworks

项目概况：本工程蕴含五大单体，构筑面积11万平，歌剧院（1600座）地下3层，地上7层；音乐厅（1200座）地下2层，地上4层；戏剧院（600座）地下2层，地上6层；多职能厅（400座）地上4层；少年活动中心儿童剧院（300座）地上4层。

项目亮点：剧院类项目一时预留洞口较多，钢结构复杂、走廊为弧形Ｋ伎蓟缭ち粼ぢ，需提前做好BIM深入工作，重要有图纸会审、碰撞检测、深入设计、规划假造及技术交底等方面的严格治理与美满。各个系统的机电管线安插复杂、交叉繁多，在设计图纸中都是分系统暗示各系统的管线，不足统一规划，不足空间合理分配，当在现场施工中注定会造成管线安插方面的矛盾。

2.5 BIM利用——装配式住宅

设计阶段：

装配式住宅在设计、施工过程中，BIM技术的仿照职能是利用最为宽泛的一项职能；赗evit软件以及Precast Extension for Revit插件能够再设计阶段基于原有的revit设计模型进行深入设计，能够将住宅水电与暖气等设备情况都进行综合思考，从而便于整体把控住宅的所有细节。

施工阶段：

Revit软件能够对混凝土的用量与施工全过程中的所罕见据加以分析。在现实利用傍边，BIM可能满足施工需要，提高软件建模的精准度，保障施工顺利进行。

2.6 BIM利用——机电深入设计到预造加工

?Revit创建的机电模型，导出的MAJ文件给Fabrication CAMDUCT用来风管预造，Fabrication CADmep软件是REVIT和Fabrication CAMDUCT中央的互通软件，用来对细节进行编纂。“Revit Extension for Fabrication”插件能够供REVIT和Fabrication CAMDUCT相互导入导出。

?使用 Autodesk? Revit? Extension for Autodesk? Fabrication 将预造布局从 Revit 导出到预造作业。

?使用此扩大导入 Autodesk Fabrication 产品（CADmep、ESTmep 或 CAMduct）中创建的预造作业，以便能在 Revit中持续建模。
